一、桥式起重机安全监控系统总体方案

设计安全监控管理系统包括信息采集单元、信息处理单元、控制输出单元、信 息存储单元、信息显示单元、信息导出接口单元 等，当有远程监控要求时，还应增加远程传输 单元。系统实现对起重机状态进行24 h全天候监 控，比如运行数据、环境参数、司机的操作指令等， 保护起重机的正常、有效运行。在事故发生之前 侦测出潜在危机，使机器停止作业，并通过各种方 式将报警信息发送给相关人员及时处理。将起重机运行时候的一些重要参数、故障记 录、视频信号等同步存储下来(数据资料的存储时 间为30天、视频信息的存储时间为72 h )，为将来 研究调查提供材料。

起重机可分为主起升、小车运行、大车运行3 大机构。门式起重机安全监控系统是采用 FX3U-48騰的PLC,触摸屏采用的是昆仑通态 15 in屏TPC1561HI,采用北京无线联技有限公司 生产的风速传感器，输出信号为4~20 mA,量程为 0~30m/S。采用JHPY型旁压式张力传感器，该传 感器专为测量钢丝绳索的张力，具有可靠性高、互换性好、使用方便等特点。

二、桥式起重机安全监控系统部分功能介绍

系统能够以数字形式直观的显示当前实际重 量及高度位置，以及当前的风速。同时具有声光 报警功能，当有实际现场参数超过预设值时，例如 系统超载、风速过大等等，系统会自动发出声光报 警提示，并同时采取相应的措施，确保操作及施工 安全。桥式起重机安全监控系统设置了管理员权限，只有管理员身份进 人才能修改参数，普通操作者进人只能监视当前 实际参数，避免非工作人员引起的误操作。系统除了实时的显示当前各项参数，还能够 对以往的参数数据进行历史查询，方便以后对某 一数据进行查找。系统还能够记录开机时间以及设备工作的时 间，时间过长，提示停机休息，以免长时间劳累操 作而引起事故。具有断电保持功能，能够在断电的情况下，保 持数据不丢失。

三、监控系统的触摸屏设计

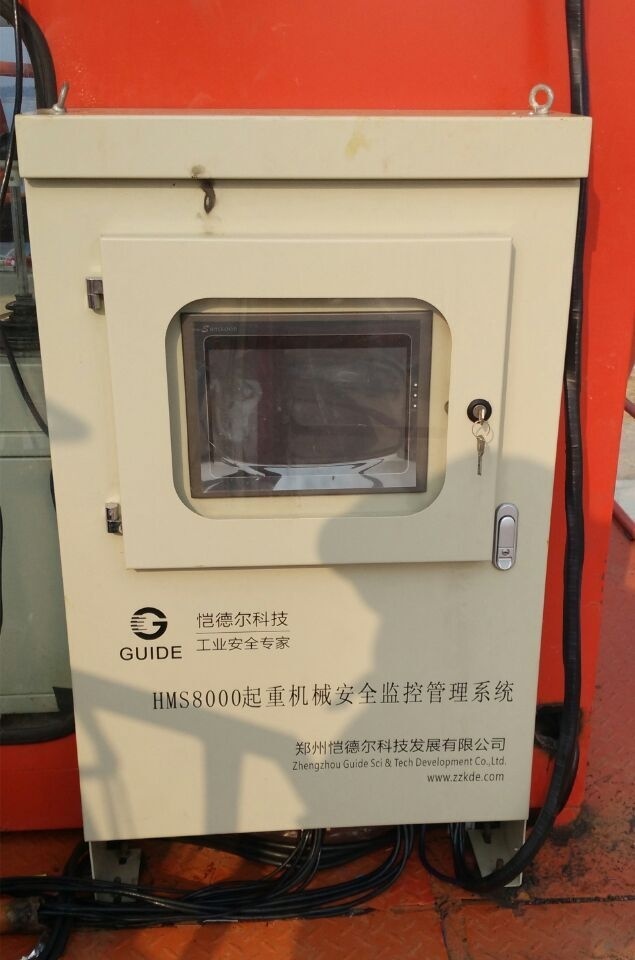

系统采用昆仑通态触摸屏，型号为15 in的 TPC1561HI，它是一套以嵌人式低功耗CPU为核 心（主频600 MHz)的高性能嵌人式一体化工控 机。该产品设计采用了 15 in高亮度TFT液晶显 示屏（分辨率1024x768)、四线电阻式触摸屏（分 辨率1024x 1024),内置4G容量的SD卡存储，能够 存储现场中采集的各种参数，同时方便进行历史 数据的查询。触摸屏设计系统监控界面如图2 所示。整个起重机安全监控系统包括登录界面、监控界面、报警查 询、操作作界面、数据查询、关于软件等界面，包括 操作指令信息、故障报警信息、工作时间及循环数 以及门式起重机的各项参数等指令或信息。

在起升卷筒处安装高度限制器，高度限制器 用来控制上升及下降的减速、减速检测和终点位 置。重垂限位为上升超限位，属于故障保护，当此 限位动作机构应立即停止动作。起升机构的电气保护有短路及过电流保护、 过载保护、失压及零位保护、超速保护。超负荷保 护是当吊钩吊重量达95%额定载荷时发声光预警 信号、105%额定载荷时发出开关信号，作起升机 构联锁，即断开上升工作且只能下放重物,同时发 出报警信号。

工作时间能够记录开机时系统的时间，累计 工作时间能够对工作人员的工作时间进行计算, 防止工作人员长时间疲劳工作。
