塔机防碰撞监测系统型号：GD-201型

一、概述--塔机防碰撞监测系统：

GD-201型塔机监测仪是全新智能化塔式起重机（简称塔机或塔吊）安全监测预警系统，能够全方位保证塔机的安全运行，包括有塔机区域安全防护、塔机防碰撞、塔机超载、塔机防倾翻等功能，能够提供塔机安全状态的实时预警，并进行制动控制，是现代建筑重型机械群的一种安全防护设备，是集精密测量、人工智能、自动控制等多种高技术于一体的电子系统产品。

快盈IV研发的塔机安全监控系统，技术水平达到国内领先，并已通过国家建筑城建机械质量监督检验中心的检测。

二、系统组成--塔机防碰撞监测系统：

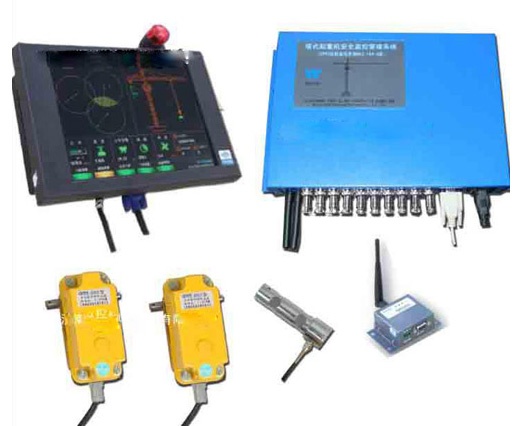

GD-201型塔机安全监控系统由带动态显示的主机（内置制动控制）、角度传感器、幅度传感器、风速传感器、力矩传感器、重量传感器、倾角传感器、高度传感器、无线通信模块等组成。

三、系统功能--塔机防碰撞监测系统：

功能：

² 10.4英寸大液晶动态实时显示，分辨率800*600，能够直观的显示塔机的运行状态以及塔机的运行阈值，易于使用；

塔机安全监测仪主界面显示如下参数：1）显示实际测量值：包括有小车行程、高度、回转角、起重量、力矩、风速、倾角等；2）显示塔机的基本信息：包括有塔臂长度、后塔臂长度、起重倍率、塔高；3）显示塔机的额定值：包括有风速、幅度以及相应的起重量和力矩；4）显示塔机的负荷比率、运行状态以及预警原因，提醒塔机司机进行有效判断；5）显示塔机安全制动状态，包括有塔机的上、下、前、后、左、右运动状态的控制。

² 可以实现高达20个不同类似限制区域的设置，每个区域最多可以设置12个控制点，在保证塔机安全运行的前提下，尽可能的提高塔机的空间作业面；

塔机空间限制功能：1）可以设置直线、圆形、多边形等三种形式的障碍物或限制区，能够充分满足高压线、道路、学校、住宅、建筑物、烟囱等不同类型物体的抽象；2）在多边形障碍物或限制区中可以提供高达12个控制点，能够真实地逼近实际障碍物或限制区的形状；3）系统可设置高达20个障碍物，造船厂行业应用广泛，能够满足密集区域设防的要求。

² 基于获得的其他塔机的运行状态的数据，进行塔机群的防碰撞计算，实现不同塔机间的距离预警和高度预警，避免塔机间碰撞事故的发生；

² 并集成了防碰撞、力矩限制、风速报警、倾斜报警、制动控制、塔机黑匣子等多种功能，完全解决了塔吊全方位的安全监测预警功能；

² 当出现影响塔机安全的预警事件后，系统可以实现声、光、图像等多种报警方式提醒塔机司机谨慎操作，在必要时能够实现自动控制；系统基于测量得到的本塔机的运动状态、起重机安全监控系统的运动状态以及系统障碍物的信息进行防碰撞计算，并依据防碰撞计算的结果采用声、光、图像的方式综合预警。

在不同预警程度时系统的预警方式如下：1）二级预警时，发生预警危险的物体显示为黄色，报警音开启；2）一级预警时，发生预警危险的物体显示为红色，报警音开启，报警灯闪烁。

² 具有制动控制功能，能够在碰撞发生前先报警提示，若继续前行则根据算法对要碰撞的方向进行制动，停止前进，避免进一步的危险发生，大大提高了安全防护能力和等级。

系统设置有安全制动系统，能够保证在出现意外危险时安全制动塔机的运动，避免事故的发生。

性能：

² 采用工业等级设计、生产、加工标准，性能稳定可靠；

² 易于安装、省时省力、参数设定简便快捷；

² 具有良好的抗干扰性能，能够保证测量数据的准确性。

全方位防护：

² 单机安全防护：风速报警、倾斜报警、载重报警控制、空间区域保护。

² 群塔安全防护：防碰撞报警、防碰撞制动、区域防护；
