一、项目概况

   塔式起重机在工作时，需根据现场实际情况而经常改变工况进行起重作业，如改变起吊角幅度、起吊臂长等，而在不同工况参数下所能起吊的最大额定起重量及工作最大、最小变幅是相应不同的，因此需要一套装置对以上参数综合监测判断，做出起重机正常工作、满载、超载、变幅超上限、变幅超下限等工作状态的指示并相应报警、提示、控制，以保证起重机械的正常工作。我公司开发的WT 型塔机黑匣子及其远程安全监控管理系统,可以对塔机安全工作状况实时记录、存储并将数据通过GPRS 无线传输至远程监控平台，有效预防和抑制事故的发生，杜绝安全生产隐患,同时为质监部门提供详实的数据查询，以供管理部门在制度的执行过程中有据可依，量化管理。

   二、设计使用规范

   塔机安全监控管理系统装置应能遵循GB/T5031-2008《塔式起重机》、GB12602-2009《起重机械超载保护装置》、GB/T5144-2006《塔机起重机安全规程》、GB/T6067.1-2010《起重机械安全规程》和GB/T3811-2008《起重机设计规范》等有关要求设计生产。

   三、主要功能技术指标

   1、重量测量范围： 0.01T～99.99T 分辨力： 0.01T

   2、高度、幅度测量范围： 0.1M～999.9M 分辨力： 0.1M

   3、方位测量范围：-720º～+720º 分辨力： ±1º

   4、风速测量范围0～60m/s 测量误差:±(0.5+0.05V）

   5、综合误差： ≤5%F.S.

   6、工作环境温度： －20℃～60℃

   7、工作环境相对湿度： 90%RH（20℃）

   8、工作电压： AC85V ~265V ±25% 50HZ

   9、预置输出接点容量： 220VAC 7A

   10、IP 等级：传感器IP68； 仪表IP54

   11、动作误差： ≤±3%F.S.

   12、工作方式： 连续

   13、振动： 加速度≤5g（g 为重力加速度）

   14、报警音量： 大于60db

   15、整机功耗： <35W

   16、抗干扰等级： III 级

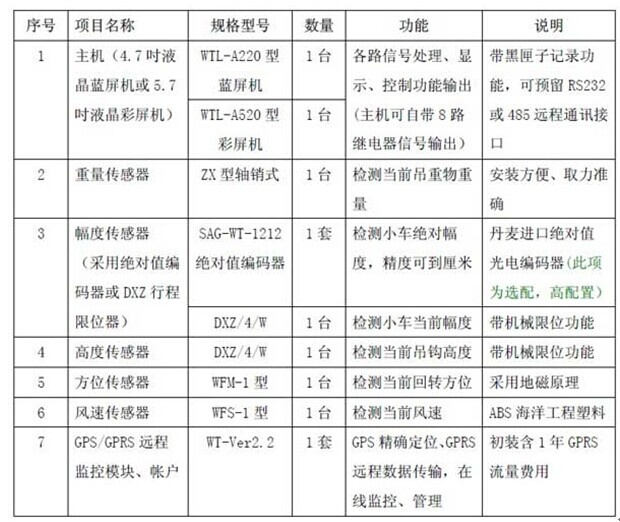

   四、塔机6 限位黑匣子及远程监控系统配置清单
